GLS

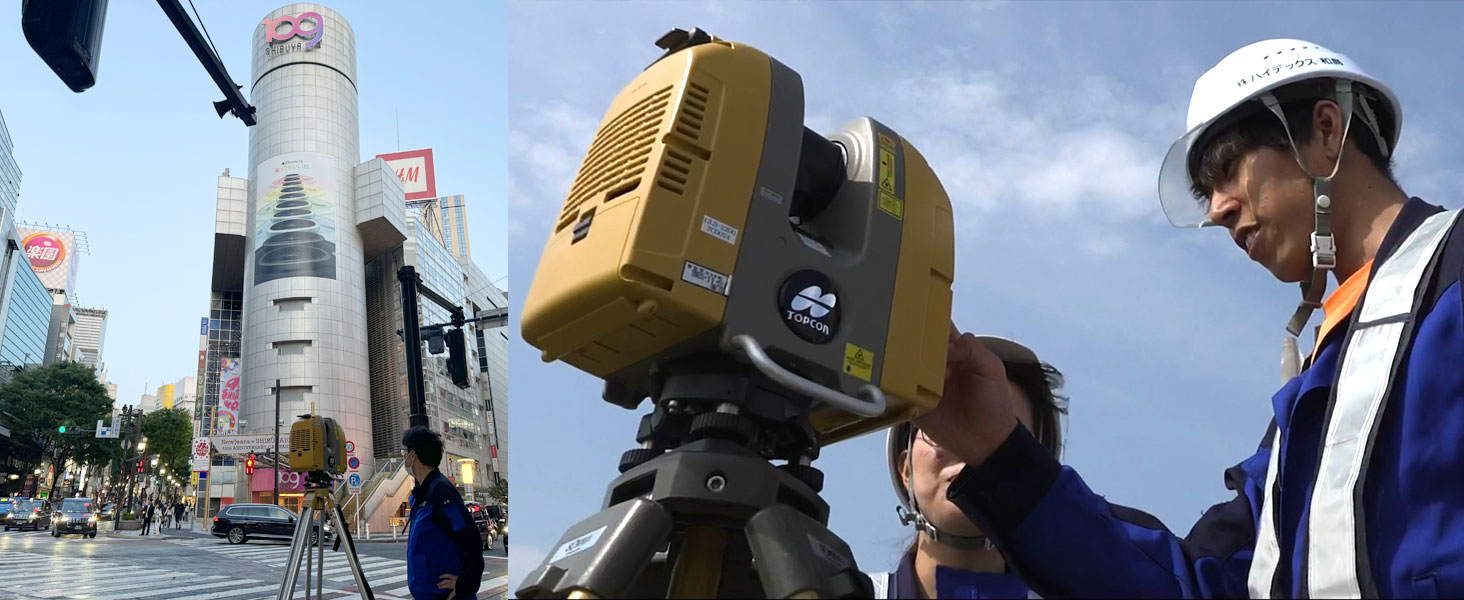

GLS-2200は多用途に使用できる据置型スキャナーです。
現況測量、路線測量等にも応用が可能であり、関連ソフトMAGENT Collageを使用する事により、UAV、MMSとのデータと連係して3次元点群データを処理出来ます。

特徴

ノイズが少なく、長距離のパルス方式を使用、点群点間ピッチ6.3mm＠10mで約6分55秒です。
レーザーが草木を通しやすく山間地などでの地形形状取得に効果を発揮します。

本体のボタンを押すことで器械高を測定出来ます。

広角170°/5Mピクセルカメラ、狭角8.9°/5Mピクセルカメラを搭載しています。

測距方式	パルス方式
測定距離	詳細モード（反射強度90%）：100m　最大120,000点/秒高速モード（反射強度90%）：210m　最大120,000点/秒低出力モード（反射強度90%）：210m　最大48,000点/秒標準モード（反射強度90%）：500m　最大60,000点/秒近距離モード（反射強度90%）：40m　最大120,000点/秒
レーザー	1064mm
レーザークラス	詳細モード：3R 高速モード：3R 低出力モード：1M 標準モード：3R 近距離モード：3R
スキャン密度	詳細モード：φ≦4mm 高速モード：φ≦11mm 低出力モード：φ≦11mm 標準モード：φ≦11mm 近距離モード：φ≦11mm
スポットサイズ	詳細モード：1～20m 高速モード：1～150m 低出力モード：1～150m 標準モード：1～150m 近距離モード：1～150m
点間隔	最小3.1mm（10m時）
最大点数	V:15,202点/ライン(270°) H:20,268点/ライン(360°)
測定範囲	V270° / H360°
角度精度	H：6″ / V：6″
距離精度	詳細モード：1～90m時　3.1mm(σ) 高速モード：1～110m時　3.1mm(σ) 低出力モード：1～110m時　3.7mm(σ) 標準モード：1～150m時　3.1mm(σ) 近距離モード：1～40m時　3.1mm(σ)
面精度	詳細モード：1～90m時　2.0mm(σ) 高速モード：1～110m時　2.0mm(σ) 低出力モード：1～110m時　2.0mm(σ) 標準モード：1～150m時　2.0mm(σ) 近距離モード：1～40m時　2.0mm(σ)

測定範囲	0.3～2.0m
測定精度	3.0mm（専用ターゲット使用時）

画角	広角: 対角170° 挟角: 8.9°(V) x 11.9°(H)
HDR	有

形式	液体式（2軸）
補正範囲	±6″

形式	TFT-LCD 3.5型 VGA タッチパネル付き

レーザー求心	ビーム径：1mmφ（1m） / 4mmφ（1.5m）
画像求心	合焦距離：1m

カードスロット	SDカード（SDHC Class6以上、32GB以下）

通信距離	半径5m以内
無線通信規格	IEEE802.11g/n
