MMS（モービルマッピングシステム）
01
MMS
モービルマッピングシステム

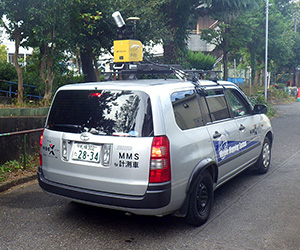

車両に各種の計測機器を組み合わせて搭載して、道路内・沿道の地形・地物を移動しながら計測し、数値地形図データを作成するシステムです。
車両を走行させながら、道路周辺の地形・地物等に関する三次元位置情報を効率的かつ高精度・迅速に取得できます。
複数のセンサーをユニット化した、業界初のCube System採用
- 精度向上：各機器がユニット化のため取り付け誤差無し
- キャリブレーション無し：事前走行無しで、即データ取得可能
- 取り外しが可能：ほとんどの車種に取り付け可能
- セキュリティ対策：ケース内に保管でき安全/安心

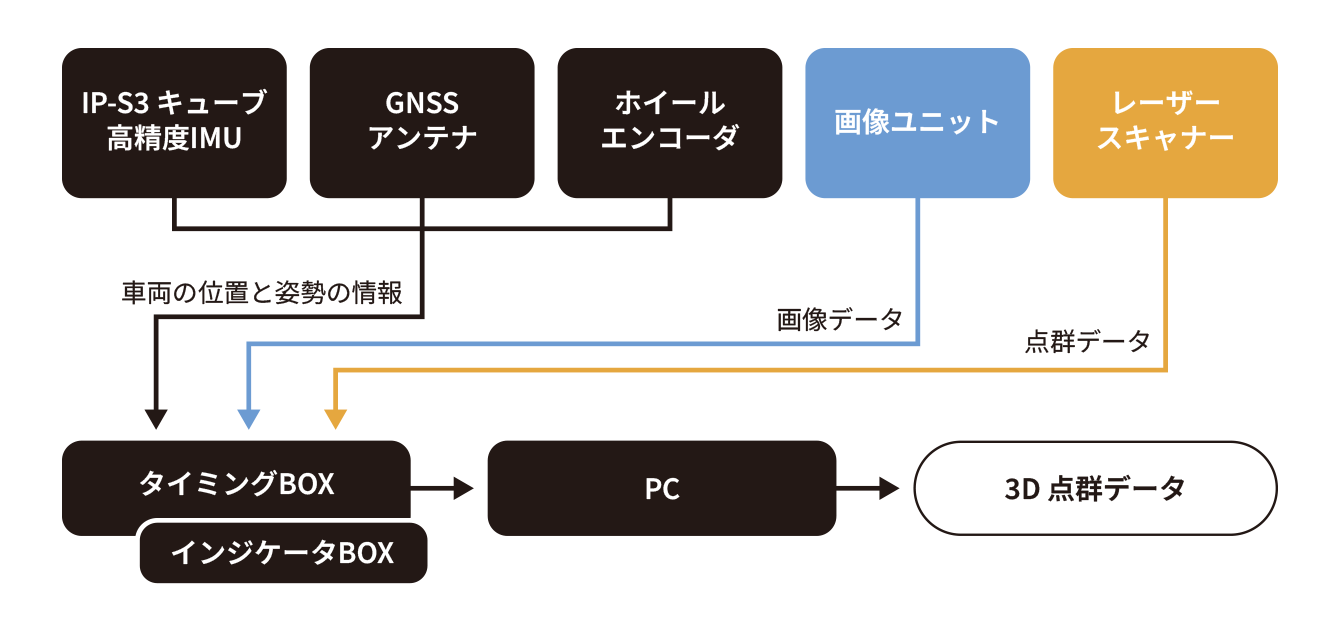

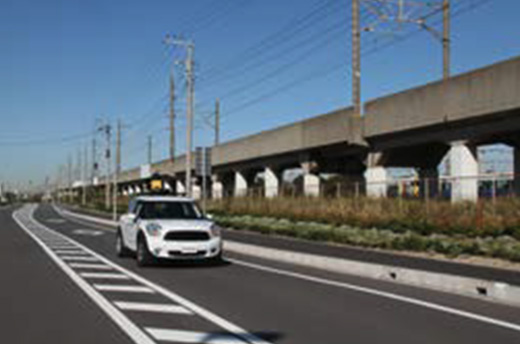

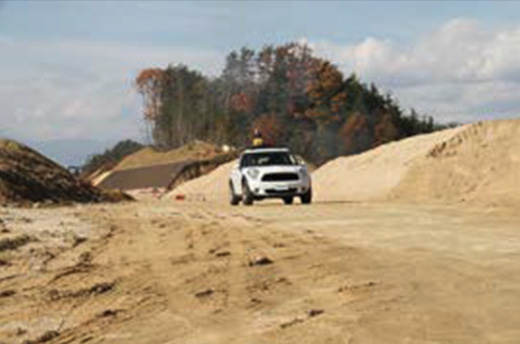

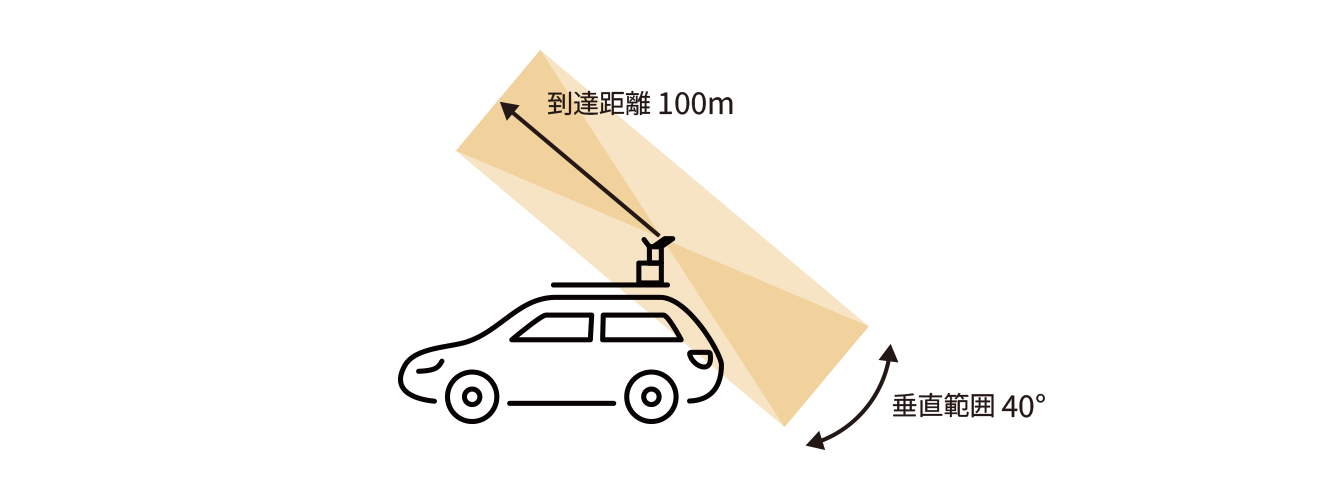

計測イメージ
レーザースキャナー
3基のレーザースキャナーを搭載
観測

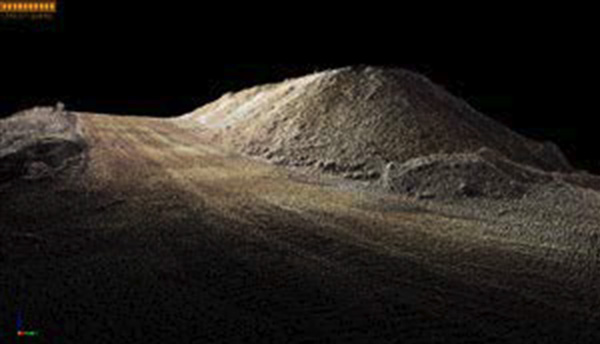

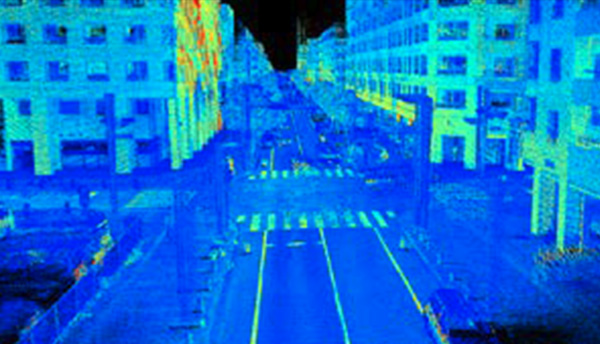

観測データ
後処理解析
活用分野
特徴
- 設置もラクラク！超小型・軽量設計
- 高速・高密度な点群データを取得！
- キャリングケースで手軽に運べセキュリティを確保
- 図化業務やGIS データ更新に最適
- 業界初! 観測直後にデータを確認できるプレイバック機能搭載
面積の簡易計測が可能です。
取得した3D点群データは様々な分野で活躍
土木現場の現況調査
図化作成

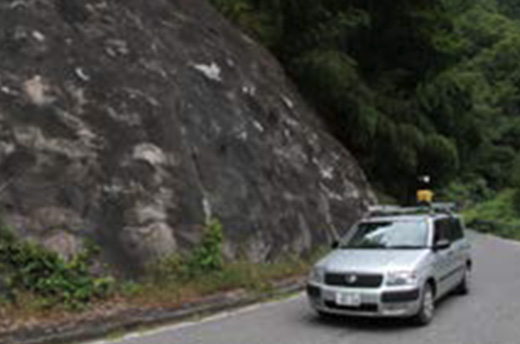

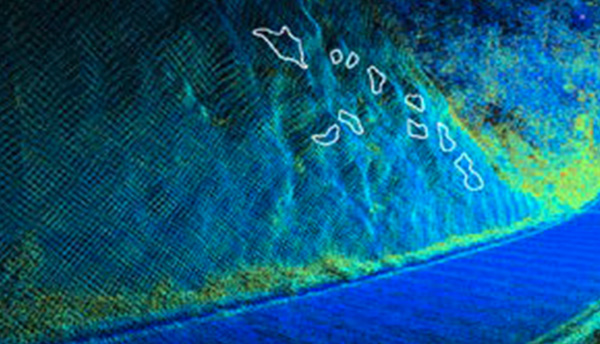

急傾斜地の法面調査
景観シミュレーション
MMS計測の
メリット
短時間で高効率・低コストで3D 空間情報の構築が可能

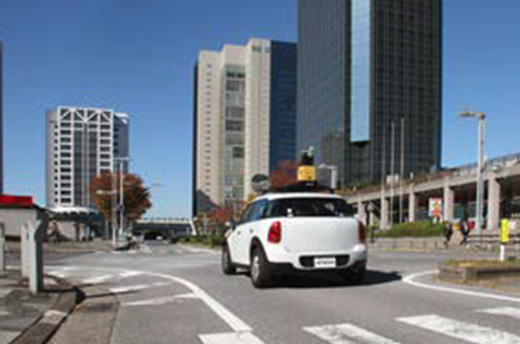

- 超小型・軽量設計
- 従来比1/2 となるコンパクト設計。小型車にも搭載できるため狭い道路でも計測可能です。車への設置も簡単で、１人で取り付け、取り外しが行えます。

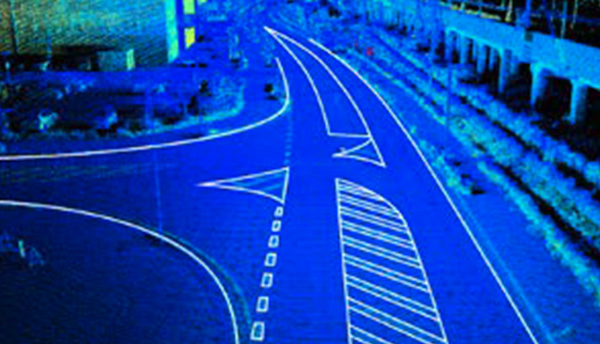

- 高密度な点群データを取得！
- IP-S3はハイクオリティなスキャンデータの取得が可能です。走行しながら現場の詳細な形状データを1 秒間に700,000点の高速スキャンで簡単に素早く取得します。同時に5M-pixel×6の高解像度360°画像を取得できます。
- 観測データを簡単プレビュー
- 観測直後に走行データを簡単にプレビューするプレイバック機能を搭載。データの取得確認を行ってから作業を完了させることができます。
- 手軽さと安全面を両立したキャリングケース
- 持ち運びに優れた専用のキャリングケースをご用意しました。車から取り外し手軽に移動できるため、出張先などでの夜間のセキュリティが確保できます。また、長距離の移動においてもトラブルの心配が解消されます。
効果的なデータ取得
移動体計測は、他の測量方法と比べ（航空機、TS等）迅速なデータ取得が可能。
安全・安心
道路上での測量作業の軽減による、作業員の安全確保及び、現地の確認漏れの防止。
測量分野においては、1/500地形図の作成が可能なシステム
- 点群データを利用したラインワークの更なる効率化
- 動画像そのものを附属成果として他社を差別化
コンサルタント分野においては、主力GISソフトウェアと連携可能なシステム
- 動画像内での計測作業やラインワークを実現
- 点群データを利用して3Dモデリング分野へ応用
防災計画
道路周辺の状況を迅速に把握し、3次元から4次元データを取得。
※必須ではありませんが、GNSS衛星からの電波が良好に受信できない箇所（上空視界が良好でない箇所）では、標定点を用いた測地座標系との評定が必要となります。
用途例

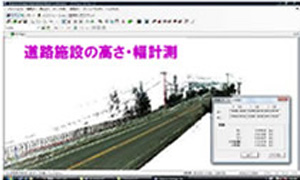

道路施設の高さ・幅計測

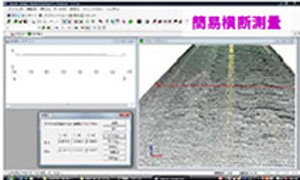

簡易横断測量

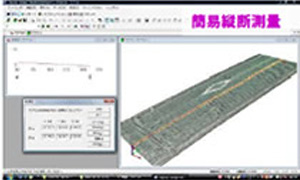

簡易縦断測量

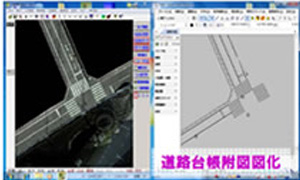

道路台帳附図図化

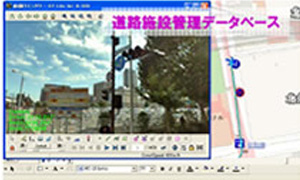

道路施設管理データベース

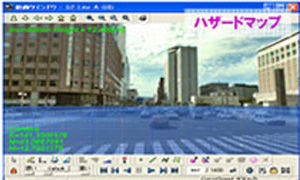

ハザードマップ

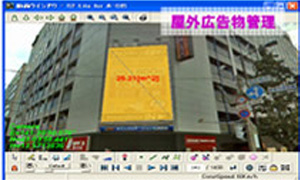

屋外広告物管理

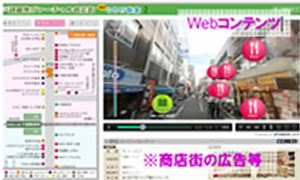

Webコンテンツ、商店街の広告等
製品仕様
IP-S3 std Mobile Survey System
タイミングボックス
| 寸法 | 260(W) x 160(D) x 121(H)mm |
|---|---|
| 重量 | 3.0kg |
| 防滴・防塵性 | IP65 |
| 入力電圧 | 9V～36V |
キューブ
| 寸法 | 300(W) x 500(D) x 600(H)mm |
|---|---|
| 重量 | 18.0kg（各センサー含む） |
GNSS受信機
| 寸法 | 226チャンネル |
|---|---|
| GPS | L1/L2キャリア、L1CA、L1P、L2P |
| GNSS | L1/L2キャリア、L1CA、L1P、L2P |
| データ更新レート | 10HZ |
IMU
| ジャイロバイアス安定度 | 1°/hr |
|---|---|
| 加速度バイアス安定度 | 7,5mg |
レーザースキャナー
| 点密度 | 70,000点/秒 |
|---|---|
| 到達距離 | 100m |
全周カメラ
| カメラユニット | CCDカメラ6個 |
|---|---|
| 最大解像度 | 8,000 x 4,000ピクセル |
| 最大画像撮影速度 | 10fps |
